超大規模集成電路（VLSI，Very Large Scale Integration）是現代電子系統的核心，它將數百萬乃至數十億個晶體管集成在一塊微小的半導體芯片上，構成了從智能手機、個人電腦到數據中心服務器乃至人工智能硬件的計算引擎。VLSI設計則是實現這一微觀奇跡的復雜而精密的工程技術體系，是連接抽象算法、系統架構與物理實現的橋梁。其基礎涵蓋了從系統規劃到物理實現的完整流程，是電子工程與計算機科學交叉領域的巔峰體現。

一、VLSI設計流程概覽

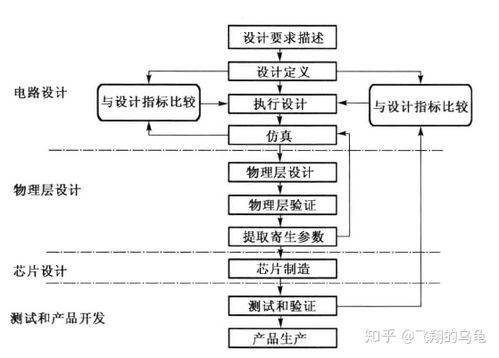

一個典型的VLSI設計流程是一個多層次、迭代的“自頂向下”與“自底向上”相結合的過程。它通常始于系統級或行為級描述，經過多個抽象層次的轉換和優化，最終生成可供芯片制造工廠使用的物理版圖數據。主要階段包括：

1. 系統設計與架構規劃：確定芯片的功能、性能、功耗和成本目標。進行高層次建模和算法驗證，劃分硬件與軟件功能，定義關鍵模塊（如處理器核、內存控制器、高速接口等）及其互連架構。
2. 寄存器傳輸級設計：使用硬件描述語言（如Verilog或VHDL）將系統行為描述為寄存器之間的數據傳輸和邏輯操作。這是邏輯功能的形式化定義階段。
3. 邏輯綜合：利用綜合工具，將RTL代碼、目標工藝庫（包含基本邏輯單元如與門、或門、觸發器的時序和面積模型）以及設計約束（如時鐘頻率、面積限制）作為輸入，自動生成門級網表。這是從抽象行為到具體邏輯結構的轉換關鍵步驟。
4. 物理設計：將門級網表轉換成實際的幾何圖形（版圖），并放置在芯片上，同時進行布線連接。此階段包括布局規劃、單元布局、時鐘樹綜合、全局與詳細布線等，需嚴格考慮時序收斂、信號完整性、功耗分布和可制造性。
5. 驗證與簽核：貫穿整個流程，通過仿真、形式驗證、靜態時序分析、物理驗證（設計規則檢查、版圖與電路圖一致性檢查）等手段，確保設計在功能、時序和物理規則上完全正確。
6. 制造與測試：將最終的版圖數據（GDSII格式）交付晶圓廠進行光刻制造。芯片生產出來后，需進行嚴格的測試以篩選出功能合格的成品。

二、核心基礎理論與技術

1. CMOS技術基礎：互補金屬氧化物半導體技術是當代VLSI的絕對主流。深刻理解NMOS和PMOS晶體管的工作原理、電流-電壓特性、開關模型以及由它們構成的基本邏輯門（反相器、與非門、或非門等）是設計的物理根基。功耗（靜態功耗、動態功耗）、速度（延遲）、噪聲容限和工藝變異是CMOS電路設計的核心權衡因素。
2. 設計方法與EDA工具：由于復雜度極高，VLSI設計極度依賴電子設計自動化工具鏈。設計師需要掌握如何使用這些工具進行仿真、綜合、布局布線、驗證和分析。基于模塊化、層次化的設計方法學（如IP核復用）和特定的設計風格（如全定制、半定制、基于標準單元、門陣列）是管理復雜性的必要手段。
3. 時序概念：建立時間與保持時間是同步電路設計的“黃金法則”。時鐘分布網絡的設計（時鐘樹綜合）至關重要，目的是最小化時鐘偏移和抖動，確保所有觸發器在正確的時間采樣數據。靜態時序分析是驗證時序是否滿足要求的主要方法。
4. 互連與寄生效應：在納米工藝下，互連線的電阻、電容和電感寄生效應已成為影響性能（延遲、功耗）和信號完整性的主導因素，甚至可能超過晶體管本身。需要考慮串?dāng)_、IR壓降、電遷移等可靠性問題。
5. 低功耗設計技術：從移動設備到數據中心，功耗已成為與性能同等重要的指標。技術包括時鐘門控、電源門控、多電壓域、動態電壓頻率調節、采用低功耗工藝庫和架構級優化等。
6. 可測試性設計：為了在生產后高效地檢測制造缺陷，必須在設計階段就融入可測試性結構，如掃描鏈、內建自測試、邊界掃描等，這增加了額外的電路開銷，但對于保證良率至關重要。

三、挑戰與未來趨勢

隨著工藝節點不斷微縮至5納米、3納米及以下，VLSI設計面臨著前所未有的挑戰：

• 物理極限：量子隧穿效應、工藝變異加劇、散熱問題日益嚴峻。
• 設計復雜性：系統規模巨大，驗證成本已超過設計和制造成本。
• 新計算范式：為人工智能、機器學習等特定負載設計領域定制架構（如DSA）和芯片（如TPU、NPU）成為趨勢。
• 先進封裝：當摩爾定律放緩，通過2.5D/3D集成、芯粒（Chiplet）技術將多個異質芯片封裝在一起，成為提升系統性能與集成度的新路徑，這也給設計方法學帶來了新的挑戰。

###

超大規模集成電路設計基礎是一門融合了半導體物理、電路理論、計算機體系結構、算法和軟件工具的綜合性工程學科。掌握其基礎，不僅意味著理解如何將想法變成一顆微小的硅片，更意味著掌握了驅動整個數字世界向前發展的核心引擎的構建藍圖。隨著技術演進，其基礎內涵也在不斷擴展，要求設計者具備更廣的視野和持續學習的能力，以應對未來更復雜的系統集成與創新需求。
